概述:
MC型脉冲袋式除尘器采用成熟的生产工艺生产,从专业的角度来讲,不仅能达到性能方面的各项要求,在外形上也是新颖的,同时,在设计之初,结构合理,让产品的占地面积做小,比较符合现在一些用户因场地不够的问题,并且我们的产品售后服务体系完善,能否在最短的时间内为您提供便捷的服务。 通过袋式除尘器的工作原理来看,它属于一种干式滤尘装置,主要由上部箱体、中部箱体、下部箱体(灰斗)、清灰系统和排灰机构等部分组成。其中一个重要的部分就是滤袋,而袋式除尘器的滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入袋式除尘器地,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化,所以该产品的使用目的就是清理粉尘,保护环境,所以从产品的整体性能特点来看,它适用于捕集细小、干燥、非纤维性粉尘。 需要提醒用户的是,在使用袋式除尘器的时候,不论是使用前还是使用后,对于设备的检查是有一定的必要的,设备试运转的好坏,直接影响其是否能投入正常运行,如处理不当,布袋除尘器很可能会很快失去效用,因此,检查时较谨慎和仔细,这也能保证设备的使用寿命。
工作原理: 含尘气流从进气口进入下箱体后,部分沉降,轻微粉尘浮动时被滤袋阻留,净化空气透过滤袋,经文氏管进入上箱体,从出气口排出。积附在滤袋外壁的粉尘不断增加,当阻力在限定(一般为80-120毫米水柱)的范围内,就要清除积附在滤袋外壁的粉尘,清灰是由控制仪定期顺序触发各控制阀,开启脉冲阀,使气包内的压缩空气由喷吹管孔喷出(一次风)通过文氏管诱导数倍于一次风的周围空气(二次风)进入滤袋,使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用,被抖落的粉尘落入灰门经排灰阀排出机体。 应用范围: 广泛应用于冶金、铸造、矿山、化工医药、饲料、建树、粮食加工等行业的通风除尘和粉尘回收。

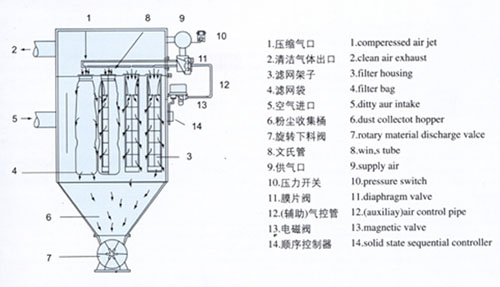

结构示意图:
技术参数:
型号 |
MC24 |
MC36 |
MC48 |
MC60 |
MC72 |
MC84 |
MC96 |
MC120 |
过滤面积(m2) |
18 |
27 |
36 |
45 |
54 |
63 |
72 |
90 |
滤袋数量(只) |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
120 |
过滤风速(m/min) |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
处理风量(m3/min) |
2160-4300 |
3250-6480 |
4320-8630 |
5400-10800 |
6450-12900 |
7550-15100 |
8650-17300 |
10800-20800 |
****外形尺寸(mm) |
长 |
1025 |
1425 |
1820 |
2225 |
2625 |
3025 |
5 |
4385 |
宽×高 |
1678×3660 |
清灰装置 |
脉冲阀数量 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
耗用压缩空气量(m3) |
0.07-0.30 |
0.11-0.40 |
0.15-0.50 |
0.18-0.60 |
0.22-0.60 |
0.25-0.90 |
0.29-0.90 |
0.37-0.90 |
压缩空气压力(kg/cm2) |
5-7不低于4 |
|
